پرینت سهبعدی، پلی میان یک فایل دیجیتال و یک جسم واقعی است. در این راهنمای جامع میآموزید پرینتر سهبعدی چگونه کار میکند، فایل چگونه آماده میشود، فناوریهای اصلی چه تفاوتی دارند و برای انتخاب ماده، زمان، هزینه و ایمنی باید به چه نکاتی توجه کرد.
این مطلب برای افراد مبتدی نوشته شده است و اصطلاحات تخصصی را با مثالهای ساده توضیح میدهد.
در این راهنما میخوانید
- تعریف ساده پرینت سهبعدی و ساخت افزایشی
- اجزای اصلی پرینتر FDM و نحوه حرکت دستگاه
- مراحل کامل از ایده و طراحی تا چاپ و پسپردازش
- اسلایسر و تنظیمات مهم مانند ارتفاع لایه، Infill و ساپورت
- تفاوت فناوریهای FDM، SLA و SLS
- مواد پرکاربرد مانند PLA، PETG، ABS، TPU، نایلون و رزین
- کاربردها، مزایا، محدودیتها، دقت، استحکام، زمان و هزینه
- فرمت فایلها، نکات ایمنی، اشتباهات رایج و پرسشهای پرتکرار
پاسخ خیلی کوتاه: پرینت سهبعدی چیست؟
پرینت سهبعدی روشی برای ساخت یک جسم واقعی از روی یک مدل دیجیتال است. دستگاه بهجای بریدن یک تکه ماده، مواد را بهصورت لایههای نازک روی هم قرار میدهد تا شکل نهایی ساخته شود. به همین دلیل، نام علمیتر آن «ساخت افزایشی» است. (منابع ۱، ۲، ۳)
تعریف در یک جمله: پرینت سهبعدی یعنی تبدیل یک فایل سهبعدی کامپیوتری به یک جسم فیزیکی، با اضافهکردن تدریجی مواد بهصورت لایهبهلایه.
برای مثال، فرض کنید میخواهیم یک جاکلیدی با نام خودمان بسازیم. ابتدا شکل آن در نرمافزار طراحی میشود؛ سپس نرمافزاری به نام «اسلایسر» مدل را به صدها یا هزاران لایه افقی تقسیم میکند. پرینتر هر لایه را میسازد و بعد کمی در محور عمودی حرکت میکند تا لایه بعدی روی آن قرار گیرد. در پایان، مجموعه این لایهها همان جاکلیدی واقعی است.
پرینت سهبعدی را با یک مثال ساده بفهمیم
دو تشبیه برای درک این فناوری بسیار مفید است:
- ساختن با لگو: در لگو یک شکل بزرگ از قطعات کوچک ساخته میشود؛ در پرینت سهبعدی نیز جسم از لایههای بسیار نازک تشکیل میشود.
- چاپگر کاغذی با یک تفاوت مهم: چاپگر معمولی جوهر را روی یک صفحه دوبعدی میریزد؛ پرینتر سهبعدی ماده را بارها روی لایههای قبلی قرار میدهد و د
تاریخچه کوتاه و اصطلاحات مهم
ریشه فناوریهای امروزی چاپ سهبعدی به دهه ۱۹۸۰ برمیگردد. شرکت 3D Systems آغاز تجاری این صنعت را با کار چارلز «چاک» هال و فناوری استریولیتوگرافی در سال ۱۹۸۳ مرتبط میداند. دستگاههای اولیه بسیار گران و عمدتاً برای «نمونهسازی سریع» در شرکتها استفاده میشدند؛ اما با پیشرفت سختافزار، نرمافزار و مواد، پرینترهای رومیزی در دسترس آموزشگاهها، کسبوکارهای کوچک و کاربران خانگی قرار گرفتند. (منابع ۴)
- 3D Printing — معنی ساده: عبارت عمومی چاپ یا پرینت سهبعدی.
- Additive Manufacturing (AM) — معنی ساده: ساخت افزایشی؛ نام فنی فرایندهایی که ماده را مرحلهبهمرحله اضافه میکنند.
- Rapid Prototyping — معنی ساده: نمونهسازی سریع؛ ساخت سریع نمونه برای آزمایش شکل، اندازه یا عملکرد.
- FDM / FFF — معنی ساده: چاپ با ذوب و اکسترودکردن فیلامنت؛ رایجترین روش رومیزی.
- SLA / MSLA / DLP — معنی ساده: خانواده چاپ رزینی که رزین مایع را با نور سخت میکنند.
- SLS — معنی ساده: اتصال انتخابی ذرات پودر، معمولاً پودر پلیمر، با لیزر.
FDM و FFF چه تفاوتی دارند؟: در استفاده روزمره این دو نام به یک خانواده فناوری اشاره میکنند: ذوب رشته ترموپلاستیک و قراردادن آن لایهبهلایه. FDM نام تجاری تاریخی و FFF نام عمومیتر آن است. (منبع ۳)
تفاوت ساخت افزایشی با ماشینکاری و قالبگیری
در ساخت افزایشی، ماده فقط در محلهای موردنیاز اضافه میشود. در ماشینکاری کاهشی مانند CNC، کار با یک بلوک بزرگتر آغاز میشود و بخشهای اضافی تراشیده میشوند. در قالبگیری، ابتدا قالب ساخته میشود و ماده داخل آن شکل میگیرد. هر روش مزایا و کاربردهای مخصوص خود را دارد. (منابع ۱، ۵)
- پرینت سهبعدی — شروع کار: فایل دیجیتال و ماده خام؛ نحوه شکلگیری: افزودن لایهبهلایه؛ مناسبتر برای: نمونه، سفارش شخصی، تیراژ کم و شکلهای پیچیده
- ماشینکاری CNC — شروع کار: بلوک ماده؛ نحوه شکلگیری: برداشتن ماده با ابزار برش؛ مناسبتر برای: دقت بالا، مواد مهندسی و قطعات صنعتی
- قالبگیری تزریقی — شروع کار: قالب و ماده مذاب؛ نحوه شکلگیری: پرکردن قالب؛ مناسبتر برای: تیراژ زیاد و محصول تکراری
اینکه ساخت افزایشی ضایعات کمتری ایجاد میکند، به معنی «بدون ضایعات بودن» نیست. ساپورتها، چاپهای ناموفق، قطعات آزمایشی و پودر یا رزین مصرفنشده نیز باید مدیریت شوند. همچنین در تولید بسیار پرتیراژ، قالبگیری معمولاً از نظر هزینه هر قطعه مناسبتر است.
پرینتر سهبعدی FDM از چه بخشهایی تشکیل شده است؟
چون FDM/FFF رایجترین فناوری در پرینترهای رومیزی است، ابتدا اجزای آن را بررسی میکنیم. در شکل زیر اجزای اصلی با شماره مشخص شدهاند:

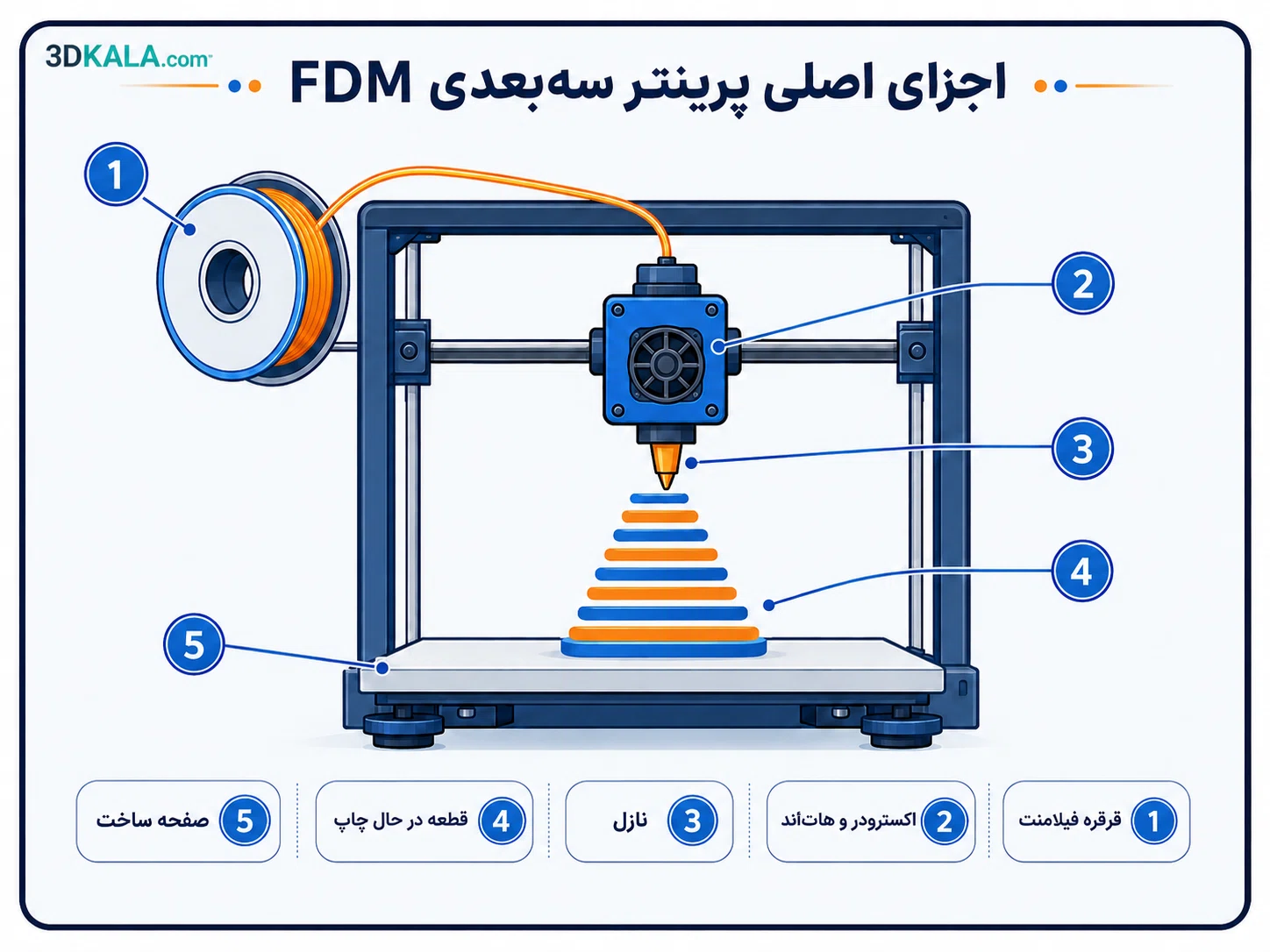

توضیح تصویر: نمای ساده اجزای اصلی پرینتر سهبعدی FDM
- ۱ — بخش: قرقره فیلامنت؛ کارکرد: رشته پلاستیکی خام را نگه میدارد و به اکسترودر میرساند.
- ۲ — بخش: اکسترودر و هاتاند؛ کارکرد: فیلامنت را هدایت و ذوب میکند.
- ۳ — بخش: نازل؛ کارکرد: ماده مذاب را با قطر کنترلشده خارج میکند.
- ۴ — بخش: قطعه در حال چاپ؛ کارکرد: از روی لایههای متوالی تشکیل میشود.
- ۵ — بخش: صفحه ساخت؛ کارکرد: لایه اول روی آن قرار میگیرد و قطعه را هنگام چاپ نگه میدارد.
حرکت در محورهای X، Y و Z
پرینتر برای ساخت هر لایه، نازل یا صفحه را در دو جهت افقی X و Y حرکت میدهد. پس از اتمام لایه، دستگاه در محور عمودی Z بهاندازه ارتفاع یک لایه جابهجا میشود. تکرار دقیق این حرکتها باعث میشود جسم سهبعدی شکل بگیرد.
کنترلر، حسگرها و سیستم حرکتی
برد الکترونیکی، دستورهای فایل G-code را به حرکت موتورهای پلهای، تنظیم دمای نازل و صفحه، کنترل فن و خواندن حسگرها تبدیل میکند. تسمهها، پیچهای حرکتی و ریلها نیز حرکت مکانیکی را انجام میدهند. کیفیت مونتاژ و تنظیم این بخشها روی دقت چاپ اثر مستقیم دارد.
فرایند کامل از ایده تا قطعه واقعی
چاپ سهبعدی فقط فشردن دکمه Print نیست. یک فرایند کامل معمولاً هشت مرحله دارد:

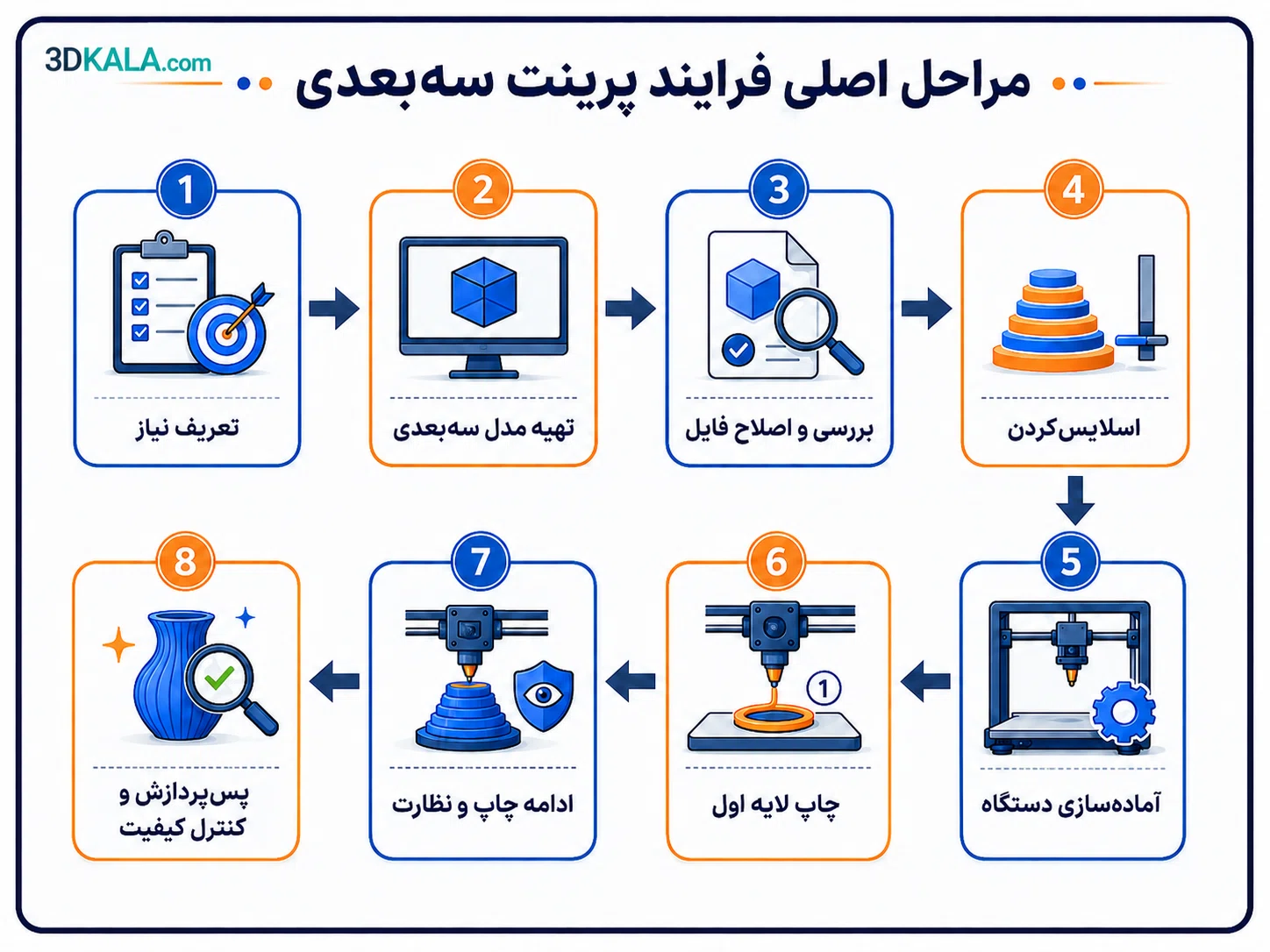

توضیح تصویر: هشت مرحله اصلی فرایند چاپ سهبعدی از تعریف نیاز تا کنترل کیفیت
۱. تعریف نیاز
پیش از طراحی باید مشخص شود قطعه چه کاری انجام میدهد، چه اندازهای دارد، در چه محیطی استفاده میشود و چه مقدار نیرو یا گرما تحمل میکند.
۲. تهیه مدل سهبعدی
مدل میتواند در نرمافزار CAD یا مدلسازی ساخته شود، از اینترنت دریافت شود، با اسکن سهبعدی تهیه شود یا از روی عکس و اندازهها طراحی گردد.
۳. بررسی و اصلاح فایل
مدل باید بسته، بدون سطوح خراب و دارای ضخامت مناسب باشد. اندازه و واحد آن نیز باید کنترل شود.
۴. اسلایسکردن
فایل در نرمافزار اسلایسر وارد میشود. نوع دستگاه، ماده، ارتفاع لایه، ساپورت، درصد پرشدگی و دیگر تنظیمات انتخاب میشوند.
۵. آمادهسازی دستگاه
صفحه تمیز و تراز میشود، ماده مناسب نصب میگردد و دماها و وضعیت نازل بررسی میشوند.
۶. چاپ لایه اول
لایه اول پایه تمام چاپ است. فاصله نازل تا صفحه و چسبندگی باید مناسب باشد.
۷. ادامه چاپ و نظارت
دستگاه لایهها را ادامه میدهد. در چاپهای طولانی، کنترل شروع چاپ و پایش دورهای خطر هدررفتن ماده را کاهش میدهد.
۸. پسپردازش و کنترل کیفیت
قطعه جدا میشود؛ ساپورتها برداشته میشوند و در صورت نیاز سنباده، شستوشو، پخت نوری، رنگ، مونتاژ یا اندازهگیری انجام میشود.
مثال واقعی: برای ساخت یک قطعه جایگزین شکسته، تنها عکس کافی نیست. معمولاً چند تصویر از زاویههای مختلف، طول و عرض و ارتفاع، محل پیچها و فاصله سوراخها لازم است. بعد از طراحی، بهتر است یک نمونه آزمایشی ساخته و روی وسیله امتحان شود.
اسلایسر چیست و چه تنظیماتی دارد؟

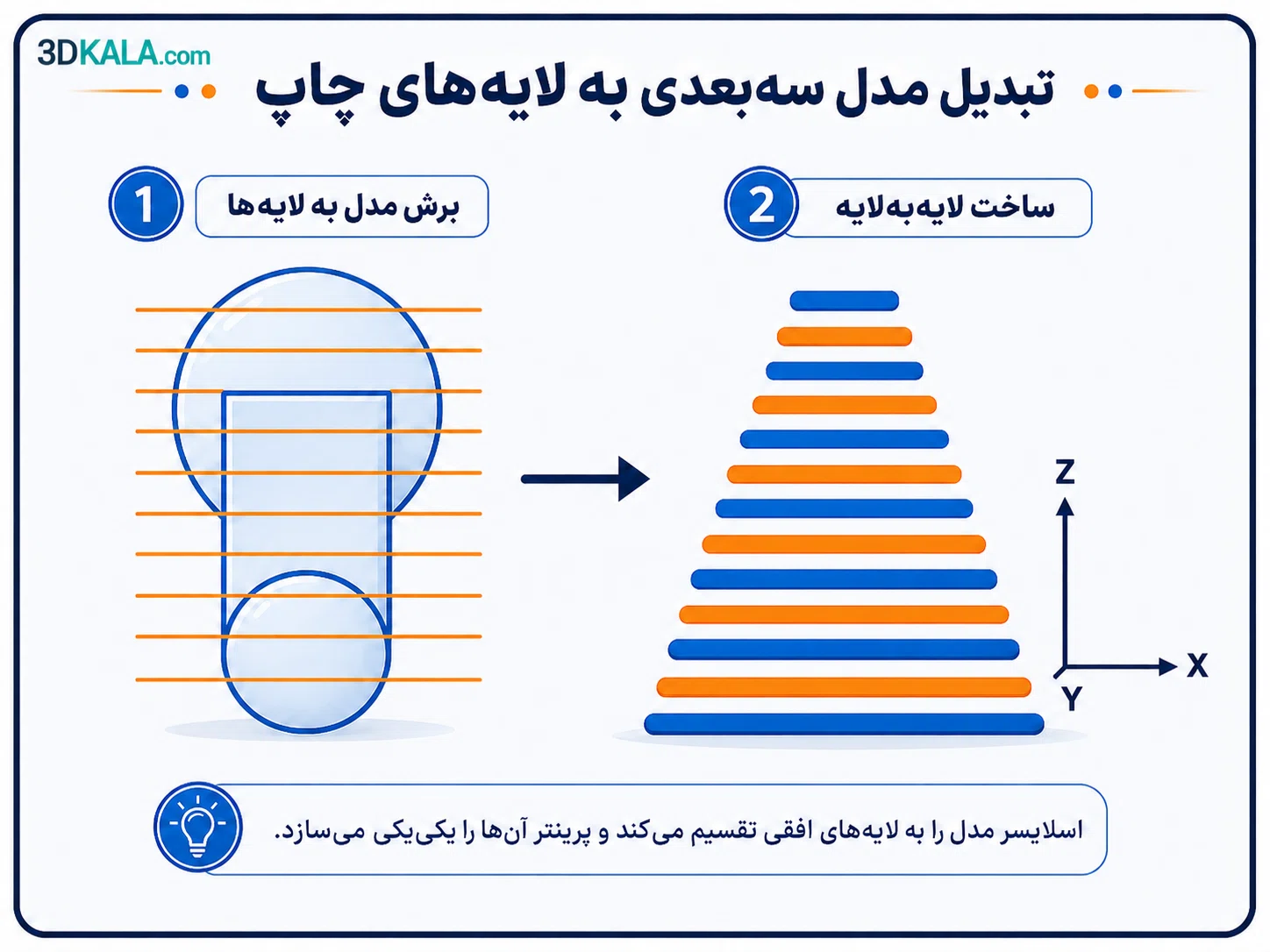

اسلایسر نرمافزاری است که مدل سهبعدی را به لایهها و مسیرهای حرکتی قابلفهم برای دستگاه تبدیل میکند. خروجی رایج در پرینترهای FDM فایل G-code است؛ یعنی مجموعه دستورهایی برای حرکت، دما، سرعت، فن و مقدار خروج مواد. (منابع ۳)
- ارتفاع لایه — معنی ساده: ضخامت هر لایه در محور Z؛ اثر اصلی: لایه نازکتر معمولاً سطح ظریفتر ولی زمان بیشتر ایجاد میکند.
- Infill یا پرشدگی — معنی ساده: ساختار داخلی قطعه؛ اثر اصلی: روی وزن، زمان، مصرف ماده و بخشی از استحکام اثر دارد.
- Wall / Perimeter — معنی ساده: تعداد و ضخامت دیوارههای خارجی؛ اثر اصلی: برای مقاومت و کیفیت پوسته بسیار مهم است.
- Top/Bottom Layers — معنی ساده: لایههای بسته بالا و پایین؛ اثر اصلی: کمبودن آنها میتواند باعث سوراخ یا نازکی سطح شود.
- Support — معنی ساده: سازه موقت زیر قسمتهای معلق؛ اثر اصلی: چاپ شکلهای دشوار را ممکن میکند، اما ماده و زمان اضافه میخواهد.
- Temperature — معنی ساده: دمای نازل و صفحه؛ اثر اصلی: به جنس ماده و چسبندگی بین لایهها وابسته است.
- Speed — معنی ساده: سرعت حرکت و خروج ماده؛ اثر اصلی: سرعت زیاد ممکن است کیفیت یا دقت را کاهش دهد.
- Orientation — معنی ساده: جهت قرارگیری مدل؛ اثر اصلی: روی ساپورت، ظاهر، زمان و استحکام در جهتهای مختلف اثر میگذارد.

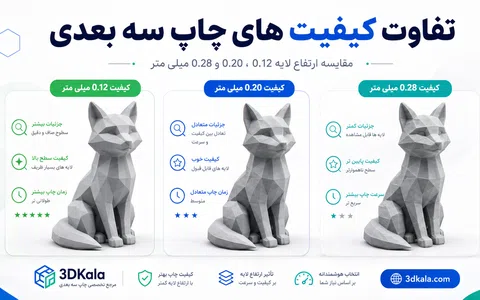

ارتفاع لایه؛ رزولوشن همیشه به معنی دقت نیست
ارتفاع لایه بیشتر درباره میزان دیدهشدن خطوط لایه و جزئیات عمودی است. قطعهای با لایه ۰٫۱۲ میلیمتر ممکن است ظاهر نرمتری از لایه ۰٫۲۸ میلیمتر داشته باشد؛ اما دقت ابعادی فقط به ارتفاع لایه وابسته نیست و عواملی مانند کالیبراسیون، انقباض ماده، مکانیک دستگاه و طراحی مدل نیز مؤثرند.
درصد پرشدگی؛ ۱۰۰ درصد همیشه بهتر نیست
در بسیاری از قطعات، افزایش تعداد دیوارهها میتواند از افزایش شدید Infill مؤثرتر باشد. پرشدگی ۱۰۰ درصد زمان و ماده زیادی مصرف میکند، تنش حرارتی را بالا میبرد و فقط برای کاربردهای خاص لازم است. مقدار مناسب باید با توجه به جهت نیرو و شکل قطعه انتخاب شود.
ساپورت؛ داربست موقت چاپ
پرینتر نمیتواند همیشه ماده را در هوا قرار دهد. برای بخشهایی که زیر آنها تکیهگاه کافی وجود ندارد، اسلایسر سازههای موقت ایجاد میکند. جهت بهتر مدل میتواند نیاز به ساپورت را کاهش دهد و سطح نهایی را تمیزتر کند.

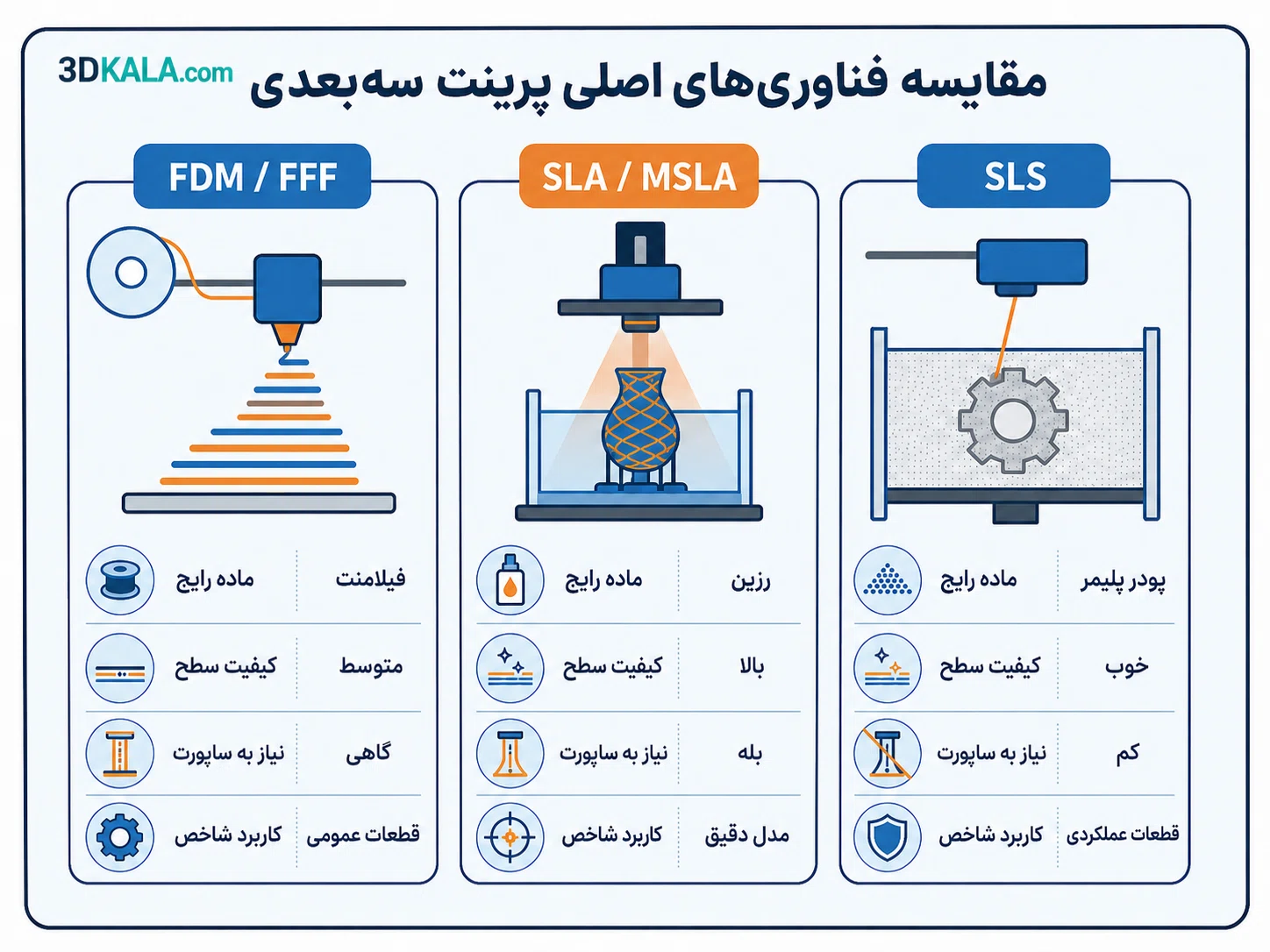

انواع اصلی فناوریهای پرینت سهبعدی
استانداردهای ساخت افزایشی فرایندها را به خانوادههایی مانند اکستروژن ماده، پلیمریزاسیون مخزنی، همجوشی بستر پودر، جت ماده، جت چسب، رسوبدهی با انرژی متمرکز و لایهچینی ورق تقسیم میکنند. برای یک مبتدی، شناخت سه خانواده FDM، SLA و SLS مهمتر است. (منابع ۵، ۶، ۱۰)
۱. FDM یا FFF؛ چاپ با فیلامنت
در این روش، رشته ترموپلاستیک وارد بخش گرمکن میشود، ذوب میگردد و از نازل روی صفحه قرار میگیرد. دستگاه مسیر هر لایه را رسم میکند و پس از سردشدن، پلاستیک سفت میشود. هزینه دستگاه و مواد معمولاً مناسبتر است و برای آموزش، نمونهسازی، ابزار، ماکت و بسیاری از محصولات کاربردی استفاده میشود.
۲. SLA، DLP و MSLA؛ چاپ رزینی
در چاپ رزینی، نور بخشهای مشخصی از رزین مایع حساس به نور را سخت میکند. SLA سنتی از لیزر استفاده میکند؛ DLP از پروژکتور و MSLA/LCD از آرایه نور و صفحه نمایش برای شکلدادن هر لایه بهره میبرد. این خانواده معمولاً جزئیات ریز و سطح صافتری ارائه میدهد، اما شستوشو، پخت نهایی و رعایت ایمنی رزین ضروری است. (منابع ۶، ۱۱)
۳. SLS؛ چاپ با پودر
در SLS، لیزر ذرات پودر پلیمری را در نواحی موردنیاز به یکدیگر متصل میکند. پودر اطراف قطعه نقش نگهدارنده دارد؛ بنابراین بسیاری از شکلها بدون ساپورت جداگانه ساخته میشوند. این روش برای قطعات عملکردی و تیراژهای کم تا متوسط جذاب است، اما تجهیزات و مدیریت پودر حرفهایتر و گرانتر هستند. (منابع ۶، ۱۲)
- ماده رایج — FDM/FFF: فیلامنت ترموپلاستیک؛ SLA/MSLA: رزین مایع فوتوپلیمر؛ SLS: پودر پلیمر مانند نایلون
- کیفیت سطح — FDM/FFF: خطوط لایه معمولاً دیده میشوند؛ SLA/MSLA: صاف و پرجزئیات؛ SLS: کمی دانهدار
- ساپورت — FDM/FFF: برای قسمتهای معلق لازم میشود؛ SLA/MSLA: اغلب لازم است؛ SLS: پودر اطراف نقش ساپورت دارد
- پسپردازش — FDM/FFF: جداکردن ساپورت، سنباده یا رنگ؛ SLA/MSLA: شستوشو، پخت نوری و جداکردن ساپورت؛ SLS: خارجکردن و تمیزکردن پودر
- هزینه ورود — FDM/FFF: کم تا متوسط؛ SLA/MSLA: کم تا متوسط برای رومیزی؛ SLS: معمولاً بیشتر
- کاربرد شاخص — FDM/FFF: نمونه، ماکت، قطعات عمومی؛ SLA/MSLA: فیگور ظریف، مدل دقیق؛ SLS: قطعات عملکردی پیچیده و سری کم
هیچ فناوری «بهترین مطلق» نیست: انتخاب درست به شکل قطعه، جنس، ابعاد، کیفیت سطح، دقت، استحکام، تعداد، زمان و بودجه بستگی دارد. یک فناوری ممکن است برای فیگور کوچک عالی و برای قطعه بزرگ صنعتی نامناسب باشد.

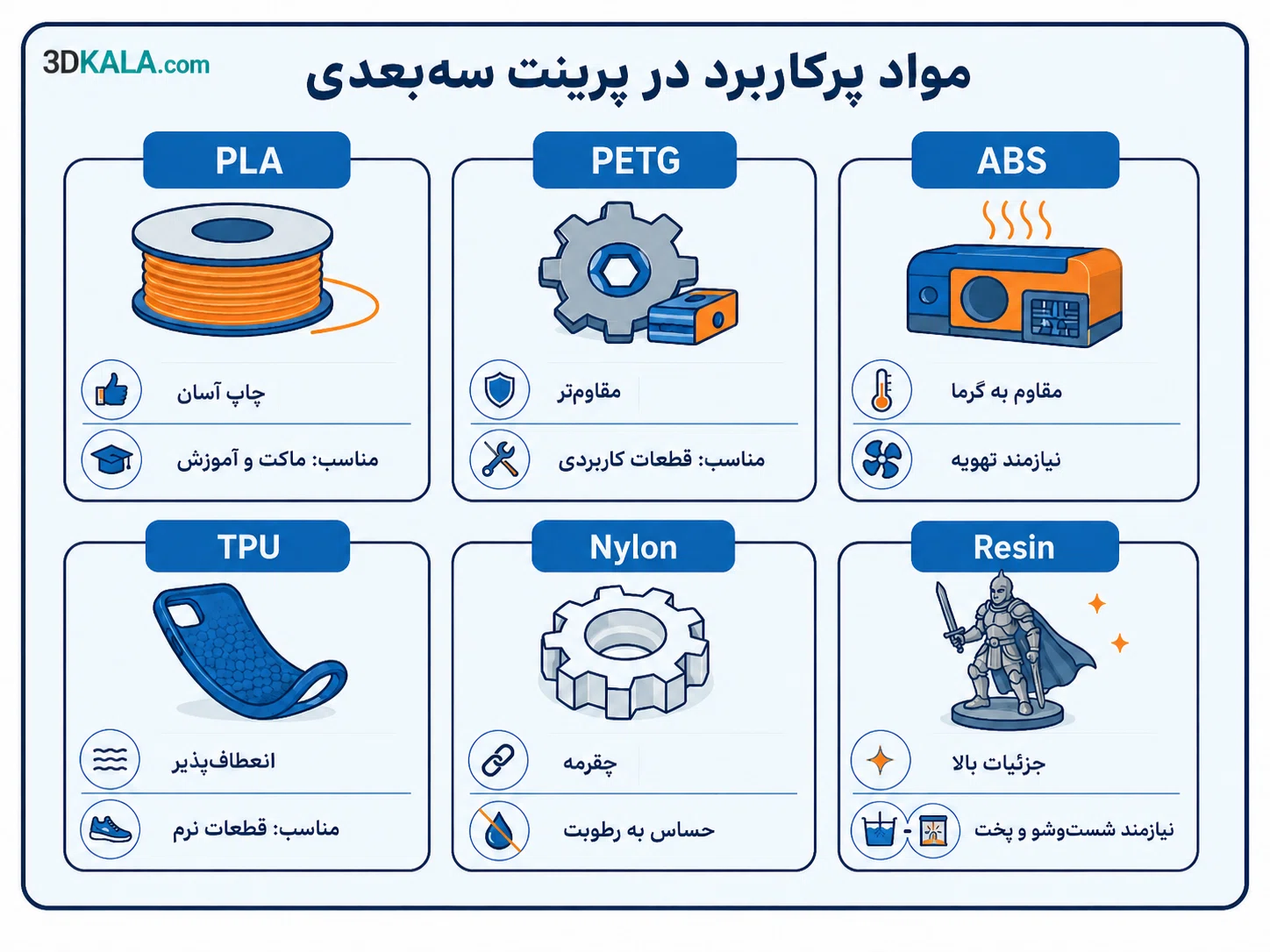

مواد قابل استفاده در چاپ سهبعدی
پرینت سهبعدی فقط برای پلاستیک نیست. بسته به فناوری، میتوان از ترموپلاستیکها، رزینهای پختشونده با نور، پودرهای پلیمری، فلزات، سرامیکها و مواد کامپوزیتی استفاده کرد. (منابع ۱، ۵، ۶)

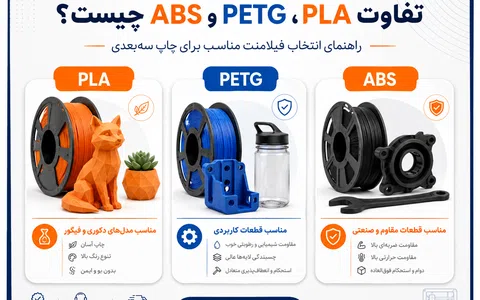

- PLA — ویژگی کلی: چاپ آسان و ظاهر خوب؛ کاربرد متداول: دکوری، ماکت، نمونه و آموزش؛ نکته مهم: مقاومت گرمایی محدود؛ برای داخل خودرو یا محیط گرم مناسب نیست.
- PETG — ویژگی کلی: چقرمگی و مقاومت رطوبتی بهتر از PLA؛ کاربرد متداول: قطعات کاربردی و محفظه؛ نکته مهم: ممکن است رشتهای شود و تنظیم دقیق بخواهد.
- ABS — ویژگی کلی: مقاومت گرمایی و ضربهای مناسب؛ کاربرد متداول: قطعات مهندسی و محفظهها؛ نکته مهم: جمعشدگی و بو؛ محفظه و تهویه مناسب لازم است.
- ASA — ویژگی کلی: مشابه ABS با مقاومت بهتر در فضای باز؛ کاربرد متداول: قطعات بیرونی؛ نکته مهم: به کنترل دما و تهویه نیاز دارد.
- TPU / TPE — ویژگی کلی: انعطافپذیر؛ کاربرد متداول: ضربهگیر، روکش، واشر و قطعات نرم؛ نکته مهم: سرعت کمتر و مسیر فیلامنت مناسب میخواهد.
- Nylon — ویژگی کلی: چقرمه و مقاوم به سایش؛ کاربرد متداول: چرخدنده، لولا و قطعات مهندسی؛ نکته مهم: رطوبت را جذب میکند و خشککردن مهم است.
- رزین استاندارد — ویژگی کلی: جزئیات و سطح خوب؛ کاربرد متداول: فیگور، ماکت و نمونه ظریف؛ نکته مهم: قبل از پخت نهایی باید با دستکش مدیریت شود.
- رزین مهندسی — ویژگی کلی: خواص ویژه مانند Tough یا Heat Resistant؛ کاربرد متداول: نمونه عملکردی و قالب؛ نکته مهم: انتخاب و پخت باید مطابق دستور سازنده باشد.
- فلز — ویژگی کلی: استحکام و دمای کاری بالا؛ کاربرد متداول: هوافضا، پزشکی و صنعت؛ نکته مهم: تجهیزات و مدیریت پودر کاملاً تخصصی است.
نام ماده بهتنهایی تضمینکننده خواص قطعه نیست. برند ماده، افزودنیها، رطوبت، دمای چاپ، جهت لایهها، طراحی و شرایط پسپردازش میتوانند نتیجه را تغییر دهند. برای کاربردهای ایمنیحساس، پزشکی، غذایی یا تحت فشار باید از ماده و فرایند تأییدشده و آزمون واقعی استفاده شود.
PLA برای شروع مناسب است؟
برای بسیاری از کاربران مبتدی، PLA نقطه شروع مناسبی است؛ زیرا در دمای نسبتاً پایین چاپ میشود، جمعشدگی کمتری دارد و معمولاً بوی آزاردهنده آن از ABS کمتر است. بااینحال، قطعه PLA ممکن است در محیط گرم، زیر نور شدید خورشید یا داخل خودرو تغییر شکل دهد. بنابراین «چاپ آسان» به معنی «مناسب برای هر کاربرد» نیست.
چرا رطوبت فیلامنت مهم است؟
برخی مواد رطوبت هوا را جذب میکنند. هنگام ذوب، این رطوبت میتواند به بخار تبدیل شود و صدای ترکیدن، حباب، رشتهایشدن، سطح زبر یا کاهش استحکام ایجاد کند. نگهداری در ظرف خشک و در صورت نیاز خشککردن کنترلشده ماده، بخشی از فرایند حرفهای چاپ است.
پرینت سهبعدی چه کاربردهایی دارد؟
امروزه چاپ سهبعدی از نمونهسازی فراتر رفته و برای ابزارهای تولید، قطعات سفارشی، تجهیزات آموزشی، مدلهای پزشکی، قطعات یدکی، محصولات مصرفی و ساخت کمتیراژ استفاده میشود. (منابع ۱، ۳، ۷)
- طراحی محصول — نمونه کاربرد: ساخت نمونه برای بررسی ظاهر، ارگونومی، مونتاژ و عملکرد
- قطعات یدکی — نمونه کاربرد: بازسازی قطعات کمیاب یا توقفتولیدشده با اندازهگیری و مهندسی معکوس
- معماری — نمونه کاربرد: ماکت ساختمان، مبلمان ماکت و جزئیات شهری
- آموزش — نمونه کاربرد: مدل مولکول، اشکال هندسی، قطعات رباتیک و ابزار آزمایش
- پزشکی و دندانپزشکی — نمونه کاربرد: مدل آناتومی و ابزارهای سفارشی با مواد و فرایندهای تأییدشده
- صنعت و کارگاه — نمونه کاربرد: جیگ، فیکسچر، گیج، محافظ و ابزار مونتاژ
- هنر و سرگرمی — نمونه کاربرد: فیگور، دکور، ماکت، قطعات بازی و لوازم صحنه
- کسبوکار کوچک — نمونه کاربرد: محصول شخصیسازیشده و تولید بر اساس سفارش بدون انبار بزرگ
در 3DKala لازم نیست حتماً فایل سهبعدی آماده داشته باشید: عکس، نقاشی، لوگو، قطعه شکسته یا توضیح ایده میتواند نقطه شروع باشد؛ اما برای طراحی دقیق، اندازهها و تصاویر کافی ضروری هستند.
مزایای پرینت سهبعدی
ساخت افزایشی میتواند زمان تبدیل ایده به نمونه را کاهش دهد، شکلهای پیچیده را بدون ابزارسازی سنگین ممکن کند و برای تولید کمتیراژ یا سفارشی اقتصادی باشد. مزیت واقعی آن زمانی مشخص میشود که فناوری مناسب برای مسئله درست انتخاب شود. (منابع ۷، ۸)
- نمونهسازی سریع: تغییر فایل و ساخت نسخه جدید بدون تولید قالب تازه.
- شخصیسازی: نام، اندازه، فرم یا ویژگیهای هر قطعه میتواند متفاوت باشد.
- آزادی طراحی: کانالهای داخلی، شبکهها و هندسههایی که با روشهای دیگر دشوارند.
- تولید بر اساس تقاضا: ساخت قطعه در زمان نیاز و کاهش انبار برخی محصولات.
- تیراژ کم: برای تعداد محدود، هزینه ابزارسازی قالب حذف یا کم میشود.
- یادگیری و آزمایش: دیدن سریع نتیجه طراحی و اصلاح مرحلهای آن.
محدودیتها و واقعیتهای مهم
- سرعت: چاپ یک قطعه ممکن است چند ساعت یا حتی چند روز طول بکشد.
- سطح نهایی: خطوط لایه یا رد ساپورت ممکن است باقی بماند و پسپردازش لازم شود.
- خواص جهتدار: در FDM، استحکام در راستای بین لایهها میتواند کمتر باشد.
- اندازه ساخت: ابعاد قطعه به فضای کاری دستگاه محدود است؛ قطعات بزرگ باید چندتکه شوند.
- دقت: همه پرینترها و مواد دقت یکسان ندارند و تلرانس طراحی ضروری است.
- صرفه اقتصادی: برای میلیونها قطعه مشابه، قالبگیری غالباً سریعتر و ارزانتر است.
- آمادهسازی فایل: مدل زیبا لزوماً مدل قابلچاپ نیست؛ ضخامت، زاویه و مونتاژ باید بررسی شوند.
دقت، کیفیت و استحکام قطعات
سه مفهوم متفاوت: دقت، صحت و رزولوشن
در گفتوگوی روزمره این واژهها با هم مخلوط میشوند. رزولوشن به توانایی نمایش جزئیات کوچک یا ضخامت لایه مربوط است. صحت ابعادی یعنی اندازه قطعه چقدر به اندازه طراحی نزدیک است. تکرارپذیری یعنی اگر یک قطعه چند بار چاپ شود، نتایج چقدر مشابهاند. دستگاهی با لایههای بسیار نازک ممکن است همچنان خطای ابعادی داشته باشد.
چرا جهت چاپ روی استحکام اثر دارد؟
در FDM، هر مسیر پلاستیک داخل یک لایه معمولاً پیوستگی خوبی دارد؛ اما اتصال بین لایهها ممکن است ضعیفتر باشد. اگر نیرو بخواهد لایهها را از هم جدا کند، قطعه زودتر میشکند. طراح باید جهت نیرو، محل پیچها، سوراخها و ضخامت دیوارهها را در تعیین جهت چاپ در نظر بگیرد.
عوامل اصلی استحکام
- نوع ماده و کیفیت آن
- جهت قرارگیری قطعه روی صفحه
- تعداد و ضخامت دیوارهها
- دمای مناسب و اتصال صحیح لایهها
- درصد و الگوی پرشدگی
- گوشههای تیز، تمرکز تنش و طراحی ضعیف
- رطوبت ماده و شرایط محیطی
نکته کاربردی: یک قطعه سبک با دیوارههای درست و طراحی مناسب میتواند از قطعهای با پرشدگی ۱۰۰ درصد ولی جهت چاپ نامناسب مقاومتر باشد.

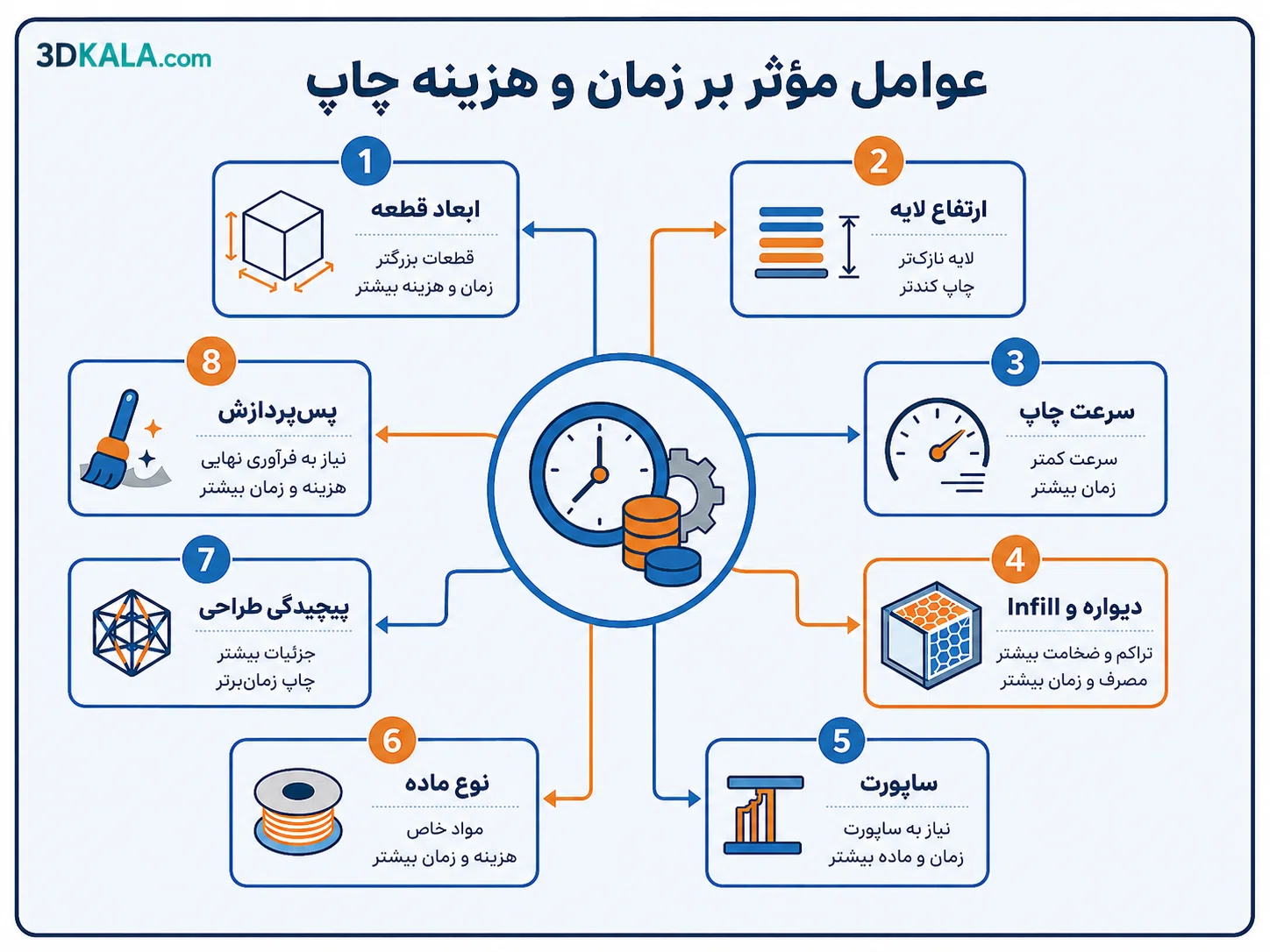

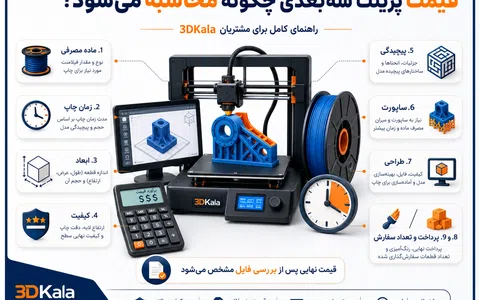

زمان و هزینه چاپ چگونه تعیین میشود؟
قیمت چاپ سهبعدی فقط برابر با وزن پلاستیک نیست. دستگاه ممکن است ساعتها درگیر یک سفارش باشد و آمادهسازی، کنترل، خطای احتمالی و پسپردازش نیز هزینه دارند.
- ابعاد و حجم قطعه — اثر بر زمان یا هزینه: قطعه بزرگتر معمولاً ماده و زمان بیشتری نیاز دارد.
- ارتفاع لایه — اثر بر زمان یا هزینه: لایه ظریفتر تعداد لایهها و معمولاً زمان را افزایش میدهد.
- سرعت چاپ — اثر بر زمان یا هزینه: سرعت بالاتر همیشه ممکن نیست و میتواند کیفیت را کاهش دهد.
- تعداد دیواره و Infill — اثر بر زمان یا هزینه: مسیر بیشتر یعنی مصرف ماده و زمان بیشتر.
- ساپورت — اثر بر زمان یا هزینه: ماده، زمان چاپ و زمان جداکردن اضافه میکند.
- نوع ماده — اثر بر زمان یا هزینه: قیمت، شرایط چاپ و احتمال خطا میان مواد متفاوت است.
- پیچیدگی طراحی — اثر بر زمان یا هزینه: اصلاح فایل، تقسیم قطعه و مونتاژ زمان طراحی را بالا میبرد.
- پسپردازش — اثر بر زمان یا هزینه: سنباده، رنگ، شستوشو، پخت یا مونتاژ جداگانه محاسبه میشود.
- تعداد قطعات — اثر بر زمان یا هزینه: در بعضی فناوریها چیدمان چند قطعه بهینهتر است، اما ظرفیت دستگاه محدود است.
چرا دو مدل هموزن ممکن است قیمت متفاوتی داشته باشند؟
یک مدل ممکن است بدون ساپورت و در چهار ساعت چاپ شود؛ مدل دیگر با همان وزن به دوازده ساعت زمان، ساپورت زیاد و تمیزکاری دقیق نیاز داشته باشد. بنابراین برای قیمتگذاری درست باید فایل و تنظیمات چاپ بررسی شوند، نه اینکه فقط وزن نهایی تخمین زده شود.

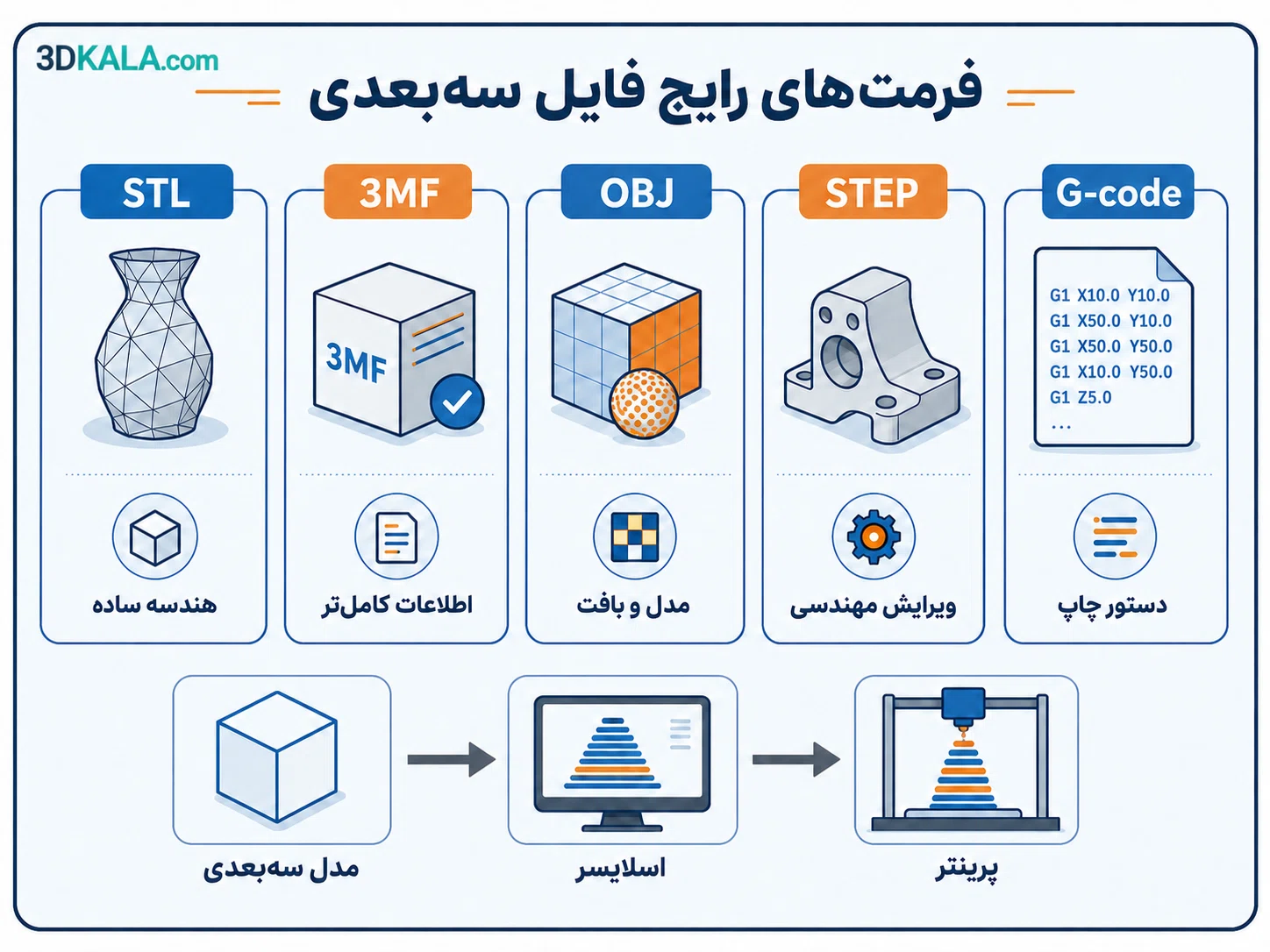

فایلهای STL، 3MF، OBJ و STEP چه تفاوتی دارند؟
فایل سهبعدی باید اطلاعات شکل را به نرمافزار منتقل کند. همه فرمتها هدف یکسان ندارند؛ برخی برای طراحی مهندسی، برخی برای نمایش و برخی برای انتقال مدل آماده چاپ ساخته شدهاند.
- STL — چه چیزی نگه میدارد؟: سطح مدل بهصورت مثلثها؛ معمولاً بدون واحد، رنگ و ماده؛ کاربرد مناسب: سازگاری گسترده و انتقال هندسه ساده
- 3MF — چه چیزی نگه میدارد؟: هندسه، واحد، چند قطعه، رنگ، ماده و برخی اطلاعات چاپ؛ کاربرد مناسب: انتقال مدرن و کاملتر پروژه چاپ
- OBJ — چه چیزی نگه میدارد؟: هندسه و امکان رنگ یا بافت با فایلهای جانبی؛ کاربرد مناسب: مدلهای هنری و اسکن سهبعدی
- STEP / STP — چه چیزی نگه میدارد؟: هندسه دقیق CAD و سطوح مهندسی؛ کاربرد مناسب: ویرایش مهندسی و انتقال بین نرمافزارهای CAD
- G-code — چه چیزی نگه میدارد؟: مسیر و دستورهای مخصوص دستگاه و تنظیمات چاپ؛ کاربرد مناسب: ارسال مستقیم کار اسلایسشده به پرینتر سازگار
فرمت STL قدیمی و بسیار رایج است، اما اطلاعاتی مانند واحد اندازهگیری، رنگ و خواص ماده را بهطور استاندارد در خود ندارد. 3MF برای برطرفکردن بسیاری از این محدودیتها طراحی شده و میتواند اطلاعات بیشتری را در یک بسته فشرده نگه دارد. این فرمت در سال ۲۰۲۵ به استاندارد بینالمللی ISO/IEC 25422:2025 تبدیل شد. (منابع ۹، ۱۳)
هشدار مهم درباره G-code: فایل G-code معمولاً برای مدل مشخصی از پرینتر، اندازه صفحه، نازل، ماده و پروفایل خاص ساخته میشود. استفاده از G-code ناشناس یا متعلق به دستگاه دیگر میتواند چاپ ناموفق یا حتی برخورد مکانیکی ایجاد کند. بهتر است فایل مدل را دریافت و برای دستگاه خود دوباره اسلایس کنید.

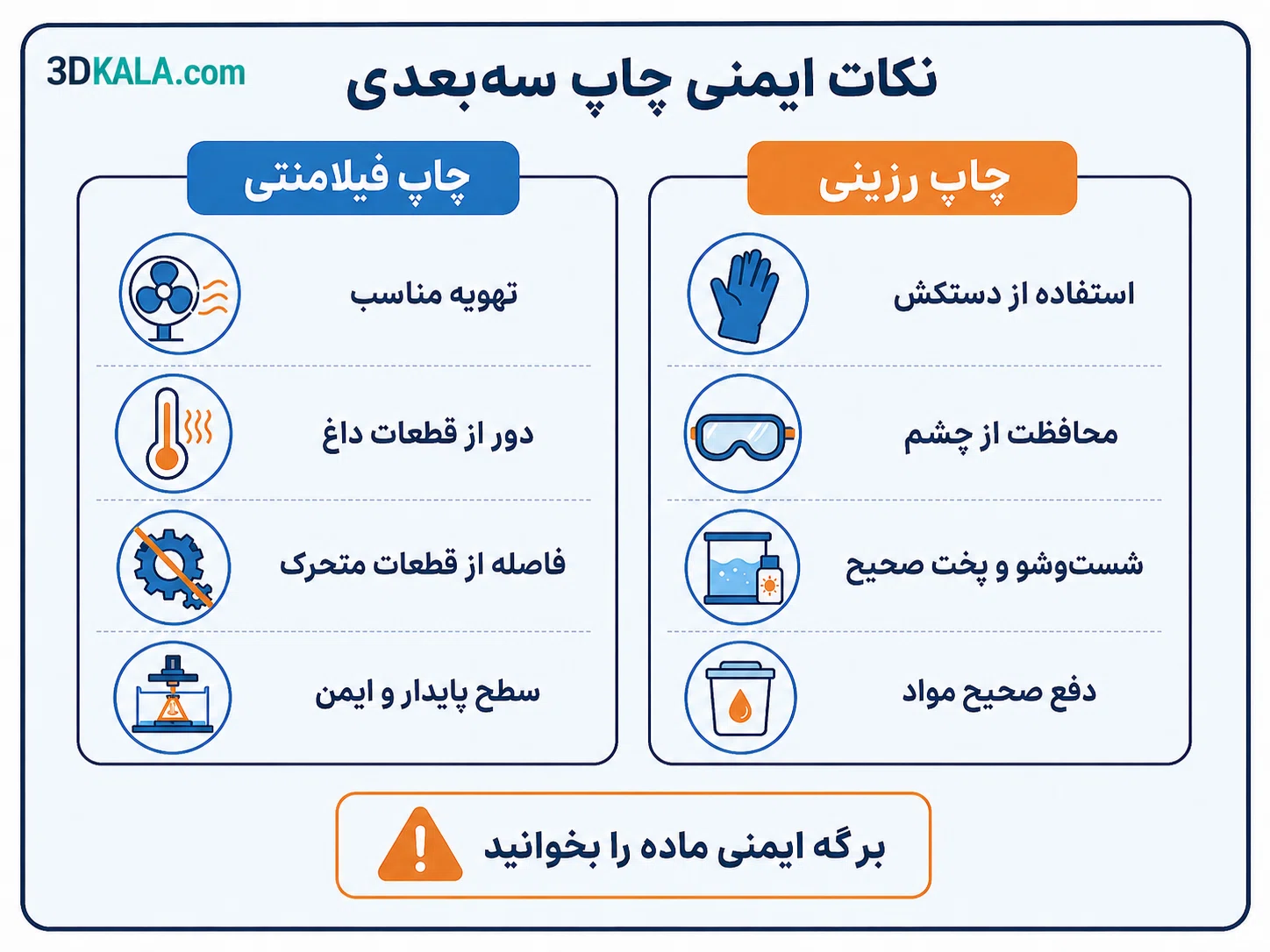

نکات ایمنی ضروری
پرینترهای سهبعدی علاوه بر قطعات داغ و متحرک، بسته به ماده و فرایند میتوانند ذرات بسیار ریز و ترکیبات آلی فرّار آزاد کنند. NIOSH و EPA توصیه میکنند خطرها بر اساس فناوری، ماده و محیط ارزیابی و با تهویه، محفظه و روش کار مناسب کنترل شوند. (منابع ۱۴، ۱۵، ۱۶)
ایمنی چاپ فیلامنتی
- پرینتر را در فضای دارای تهویه مناسب قرار دهید؛ بهخصوص هنگام استفاده از ABS، ASA یا مواد دارای افزودنی.
- در صورت امکان از محفظه و خروجی هوای مناسب یا فیلتراسیون طراحیشده برای دستگاه استفاده کنید.
- به نازل، هاتاند و صفحه داغ دست نزنید؛ دما میتواند باعث سوختگی شود.
- مو، لباس آزاد و انگشتان را از تسمهها، فنها و محورهای متحرک دور نگه دارید.
- دستگاه را روی سطح پایدار، دور از مواد قابل اشتعال و با سیمکشی سالم قرار دهید.
- کودکان نباید بدون نظارت به دستگاه در حال کار یا قطعات داغ نزدیک شوند.
ایمنی چاپ رزینی
- رزین پختنشده را با پوست تماس ندهید و از دستکش مناسب و محافظ چشم استفاده کنید.
- محیط کار باید تهویه مناسب داشته باشد و دستور برگه ایمنی همان رزین رعایت شود.
- رزین، دستمال و حلال آلوده را مانند زباله معمولی داخل سینک یا طبیعت نریزید.
- قطعه باید مطابق دستور ماده شسته و با نور مناسب پخت نهایی شود.
ایمنی پودر و فلز
پودرهای پلیمری و بهویژه فلزی به کنترل تخصصی گردوغبار، تجهیزات حفاظت فردی، مدیریت الکتریسیته ساکن و در برخی موارد کنترل خطر آتش یا انفجار نیاز دارند. این فرایندها برای محیط خانگی بدون تجهیزات و آموزش حرفهای مناسب نیستند.
اصل ساده ایمنی: هر ماده میتواند خطرهای مخصوص خود را داشته باشد. نام تجاری و برگه اطلاعات ایمنی ماده را بخوانید و تصور نکنید «پلاستیکی بودن» یا «بدبو نبودن» به معنی بیخطر بودن کامل است.
اشتباهات متداول مبتدیان
- شروع چاپ بدون بررسی لایه اول — نتیجه احتمالی: جداشدن قطعه و ایجاد توده پلاستیک؛ راه بهتر: چند دقیقه اول چاپ را کنترل کنید.
- انتخاب تنظیمات بسیار ظریف برای همه چیز — نتیجه احتمالی: زمان طولانی بدون سود واقعی؛ راه بهتر: کیفیت را با کاربرد قطعه هماهنگ کنید.
- استفاده از Infill صددرصد — نتیجه احتمالی: زمان، وزن و تنش حرارتی بالا؛ راه بهتر: دیواره و Infill را مهندسی انتخاب کنید.
- بیتوجهی به جهت چاپ — نتیجه احتمالی: شکست در راستای لایهها؛ راه بهتر: جهت نیرو و ساپورت را پیش از چاپ بررسی کنید.
- چاپ با فیلامنت مرطوب — نتیجه احتمالی: سطح زبر، حباب و استحکام کم؛ راه بهتر: ماده را خشک و در ظرف مناسب نگهداری کنید.
- کندن قطعه از صفحه داغ — نتیجه احتمالی: آسیب به صفحه یا تغییر شکل قطعه؛ راه بهتر: اجازه دهید صفحه خنک شود و ابزار مناسب بهکار ببرید.
- اعتماد کامل به زمان اسلایسر — نتیجه احتمالی: تاخیر در تحویل؛ راه بهتر: برای خطا، آمادهسازی و پسپردازش زمان در نظر بگیرید.
- چاپ فایل اینترنتی بدون بررسی — نتیجه احتمالی: اندازه اشتباه یا مدل خراب؛ راه بهتر: ابعاد، واحد، ضخامت و مجوز استفاده را بررسی کنید.
باورهای اشتباه رایج
باور ۱: پرینتر سهبعدی هر چیزی را فوراً میسازد
واقعیت: مدل باید طراحی و آماده شود، چاپ زمان میبرد و بسیاری از قطعات به ساپورت، مونتاژ یا پرداخت نیاز دارند.
باور ۲: هرچه ارتفاع لایه کمتر باشد، قطعه دقیقتر و قویتر است
واقعیت: ارتفاع لایه بیشتر روی ظاهر و جزئیات عمودی اثر دارد. دقت و استحکام به عوامل متعدد دیگری وابستهاند.
باور ۳: چاپ سهبعدی همیشه از تولید سنتی ارزانتر است
واقعیت: برای نمونه و تیراژ محدود میتواند عالی باشد؛ اما در تولید انبوه، قالبگیری یا روشهای دیگر اغلب هزینه هر قطعه کمتری دارند.
باور ۴: محصول چاپشده حتماً ضعیف و اسباببازی است
واقعیت: قطعه ضعیف یا قوی به ماده، طراحی، جهت لایهها، تنظیمات و فرایند بستگی دارد. چاپ سهبعدی در کاربردهای صنعتی و پزشکی نیز استفاده میشود، ولی تأیید و آزمون متناسب ضروری است.
باور ۵: فایل سهبعدی همان G-code است
واقعیت: فایل مدل شکل را نگه میدارد؛ G-code مسیر و دستورهای دستگاه مشخص را شامل میشود.
پرسشهای پرتکرار
آیا برای استفاده از چاپ سهبعدی باید طراحی بلد باشم؟
خیر. میتوانید از مدل آماده دارای مجوز استفاده کنید یا طراحی را سفارش دهید. برای شخصیسازی و ساخت قطعه خاص، یادگیری طراحی بسیار ارزشمند است.
آیا از روی عکس میتوان مدل سهبعدی ساخت؟
در بسیاری از موارد بله؛ اما یک عکس معمولاً اطلاعات پشت، عمق و اندازه دقیق را ندارد. تصاویر چند زاویه، اندازهها یا نمونه فیزیکی نتیجه را بهتر میکنند.
چاپ سهبعدی چقدر طول میکشد؟
از چند دقیقه برای قطعه بسیار کوچک تا چند روز برای قطعات بزرگ یا ظریف. زمان به فناوری، اندازه، ارتفاع لایه، سرعت، Infill و تعداد قطعات بستگی دارد.
آیا خطوط لایه از بین میروند؟
در FDM معمولاً تا حدی دیده میشوند. با لایه ظریفتر، جهت مناسب، سنباده، پرایمر یا روشهای پسپردازش میتوان آنها را کمتر کرد.
آیا قطعات چاپی ضدآب هستند؟
برخی قطعات ممکن است آب را نگه دارند، اما ضدآببودن تضمینی نیست. فناوری، ماده، ضخامت دیواره، اتصال لایهها و پوشش نهایی مهماند.
آیا میتوان ظرف غذا چاپ کرد؟
نباید صرفاً به نام PLA یا PETG اعتماد کرد. شیارهای لایه، آلودگی دستگاه، افزودنی رنگ، نازل و پوشش روی ایمنی اثر دارند. برای تماس غذایی باید ماده، فرایند و طراحی تأییدشده وجود داشته باشد.
آیا قطعه چاپی در آفتاب یا خودرو خراب میشود؟
ممکن است. PLA در گرمای خودرو مستعد تغییر شکل است. برای فضای باز معمولاً باید مادهای با مقاومت دمایی و UV مناسب انتخاب و آزمایش شود.
FDM بهتر است یا رزین؟
برای قطعات بزرگتر، اقتصادی و عمومی FDM جذاب است؛ برای جزئیات ریز و سطح صاف رزین معمولاً بهتر است. کاربرد، بودجه و ایمنی تعیینکنندهاند.
چرا قطعه چاپشده دقیقاً اندازه فایل نیست؟
انقباض ماده، قطر نازل، جبران حرکت، کالیبراسیون، جهت مدل و تلرانس مونتاژ میتوانند ابعاد را تغییر دهند.
برای سفارش چاپ چه فایلی بفرستم؟
اگر فقط چاپ میخواهید STL یا 3MF رایج است؛ اگر احتمال ویرایش مهندسی وجود دارد STEP بهتر است. همراه فایل، ابعاد نهایی، جنس، رنگ، کاربرد و تعداد را اعلام کنید.
آیا چاپ سهبعدی برای تولید محصول نهایی مناسب است؟
بله، در بسیاری از کاربردها؛ بهخصوص محصول سفارشی، تیراژ کم و قطعه پیچیده. اما باید خواص، دوام، کیفیت و الزامات قانونی کاربرد بررسی شوند.
آیا میتوان قطعه بزرگتر از پرینتر ساخت؟
بله. مدل میتواند به چند بخش تقسیم و پس از چاپ با پیچ، چسب، پین یا اتصال طراحیشده مونتاژ شود.
واژهنامه ساده
- Bed / Build Plate — معنی: صفحهای که قطعه روی آن ساخته میشود.
- Extruder — معنی: سامانهای که فیلامنت را به سمت بخش گرمکن هدایت میکند.
- Hotend — معنی: بخش گرمکن و ذوب فیلامنت.
- Nozzle — معنی: روزنه خروج ماده مذاب.
- Layer Height — معنی: ضخامت هر لایه.
- Slicer — معنی: نرمافزار تبدیل مدل به مسیر چاپ.
- G-code — معنی: دستورهای حرکتی و دمایی برای دستگاه.
- Infill — معنی: ساختار پرکننده داخل قطعه.
- Support — معنی: سازه موقت برای نگهداری بخشهای معلق.
- Overhang — معنی: بخشی که با زاویه از لایه زیرین بیرون زده است.
- Brim — معنی: حاشیه نازکی دور قطعه برای افزایش چسبندگی.
- Raft — معنی: چند لایه پایه زیر قطعه برای کمک به چاپ.
- Warping — معنی: بلندشدن یا تاببرداشتن گوشههای قطعه.
- Stringing — معنی: ایجاد رشتههای نازک بین بخشهای مدل.
- Post-processing — معنی: کارهای بعد از چاپ مانند شستوشو، سنباده، رنگ و مونتاژ.
- Tolerance — معنی: فاصله یا اختلاف طراحیشده برای مونتاژ و جبران خطا.
جمعبندی
پرینت سهبعدی پلی میان دنیای دیجیتال و دنیای فیزیکی است. مدل در رایانه ساخته یا دریافت میشود، اسلایسر آن را به لایهها و دستورهای ساخت تبدیل میکند و دستگاه با افزودن تدریجی ماده، جسم واقعی را میسازد. فناوریهای مختلف مانند FDM، SLA و SLS هرکدام نقاط قوت و محدودیت خود را دارند و انتخاب آنها باید با کاربرد، ماده، کیفیت، تعداد و بودجه هماهنگ باشد.
برای شروع، لازم نیست تمام اصطلاحات را حفظ کنید. کافی است این زنجیره را به خاطر بسپارید: نیاز واقعی ← مدل سهبعدی ← بررسی فایل ← اسلایس ← آمادهسازی دستگاه ← چاپ ← پسپردازش ← کنترل کیفیت.
ایدهتان را به محصول واقعی تبدیل کنید: برای ساخت قطعه، ماکت، محصول شخصیسازیشده یا تبدیل ایده و عکس به مدل سهبعدی، درخواست خود را در 3DKala ثبت کنید. فایل و توضیحات شما بررسی میشود تا فناوری، جنس و روش ساخت مناسب پیشنهاد شود.
منابع خارجی مورد استفاده
این مقاله با ترجمه آزاد، جمعبندی و بازنویسی منابع زیر تهیه شده است. دسترسی به منابع در ۳۱ ژوئیه ۲۰۲۶ انجام شده است.
- 1. NIST - Additive Manufacturing — https://www.nist.gov/additive-manufacturing
- 2. ISO/ASTM 52900:2021 - Additive manufacturing fundamentals and vocabulary — https://www.iso.org/standard/74514.html
- 3. UltiMaker - What is 3D printing? How do types of 3D printers work? — https://ultimaker.com/learn/what-is-3d-printing/
- 4. 3D Systems - Our History / Our 3D Printing Story — https://www.3dsystems.com/about-us
- 5. NIST - Additive Manufacturing Technologies — https://www.nist.gov/additive-manufacturing/research-areas/technologies
- 6. Formlabs - FDM vs. SLA vs. SLS: 3D Printing Technology Comparison — https://formlabs.com/eu/blog/fdm-vs-sla-vs-sls-how-to-choose-the-right-3d-printing-technology/
- 7. NIST MEP - Additive Manufacturing / 3D Printing Benefits — https://www.nist.gov/mep/additive-manufacturing3d-printing
- 8. NIST - Additive Manufacturing Research Center — https://www.nist.gov/laboratories/tools-instruments/additive-manufacturing-research-center-amrc
- 9. 3MF Consortium - Frequently Asked Questions — https://3mf.io/resources/faq/
- 10. ASTM - The Next Industrial Revolution; seven AM categories — https://www.astm.org/news/next-industrial-revolution-mj20
- 11. Formlabs - Guide to Stereolithography (SLA) 3D Printing — https://3d.formlabs.com/introduction-to-stereolithography/
- 12. Formlabs - Selective Laser Sintering (SLS) Complete Guide — https://formlabs.com/blog/what-is-selective-laser-sintering/
- 13. 3MF Consortium - 3MF ISO/IEC 25422:2025 — https://3mf.io/
- 14. NIOSH/CDC - Approaches to Safe 3D Printing — https://www.cdc.gov/niosh/docs/2024-103/default.html
- 15. US EPA - 3D Printing Research at EPA — https://www.epa.gov/chemical-research/3d-printing-research-epa
- 16. NIOSH/CDC - 3D Printing (Additive Manufacturing) Safety — https://www.cdc.gov/niosh/manufacturing/additive/index.html
یادداشت حقوقی و علمی
این مطلب برای آموزش عمومی تهیه شده است و جایگزین دستور سازنده دستگاه و ماده، برگه اطلاعات ایمنی، استانداردهای صنعتی، آزمون مهندسی یا مشاوره تخصصی نیست. برای قطعات پزشکی، غذایی، برقی، تحت فشار، سازهای یا ایمنیحساس باید الزامات قانونی و آزمونهای مربوط رعایت شوند.
